Description :

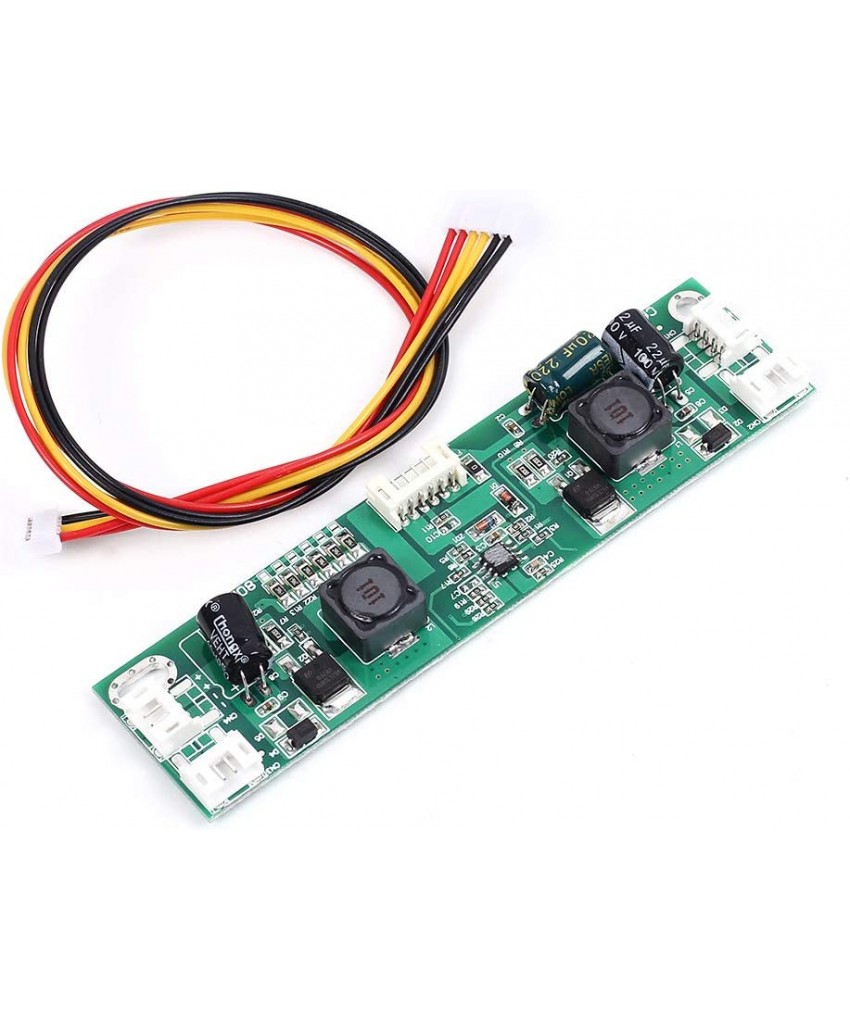

Voici le circuit CA-266S pour téléviseur de 32-65po. LED TV rétro-éclairage carte Led universel onduleur 80-480mA à courant constant.

Caractéristiques :
Entrée de l'alimentation : prise en charge de 10-28 V DC

Tension de sortie: adaptation automatique inférieure à 88 V (limite minimale pour la tension d'entrée, pas de dépressurisation)
Courant de sortie: 80mA par défaut. Augmente le courant en court-circuitant la résistance R22 R21 R18 R15 R24. Chaque résistance 80 mA. 480 mA.
Convient pour les barres lumineuses : grande taille 81 à 65 cm (tension maximale 88 V)
Définition de l'interface d'entrée: 1: alimentation 2: alimentation électrique 3:commande de commutateur ENA 4: signal de réglage de la luminosité (gradation de tension) 5: fil de terre 6: fil de terre
Définition de l'interface de sortie: Il s'agit d'une interface parallèle à quatre (++--). Les définitions sont toutes les mêmes.

Fonction :
Avec protection.
Tension de sortie : en dessous de 88 V automatique.
Il est pratique de changer le courant. Il y a 6 résistances sur 1206 sur la carte mère. Une résistance représente 80 mA, et la plus haute résistance 6 entièrement connectée à 480 mA.
La valeur par défaut est uniquement connectée 1 résistance R13, le courant de sortie est de 80 mA. Il ne brûle pas la bande de lampe. S'il fait trop sombre, clignote ou clignote, veuillez essayer d'augmenter le courant.
Aucune charge ne brûle pas (dans le cas d'une barre de charge ou de lampe, la tension de sortie tombe à la taille de la tension d'entrée, ou la tension de charge est supérieure à 88 V, ce qui réduira également à la valeur de tension d'entrée).
Il existe 4 interfaces de sortie, la définition commune de ++--. Lors de la connexion des feux négatifs gauche et droit des 2 broches, les 2 et 3 aiguilles peuvent être insérées directement dans le centre, et les aiguilles 1 et 4 sont vides.
